Emco 17S

Precisie draaibank met krachtige 5,3 kW motor, inclusief digitale uitlezing op 3 assen.

Troeven:

• Krachtige 5,3 kW motor
• Digitale aflezing op 3 assen
• Toerentalregeling tot 3.000 tpm

Geschikt voor:

• Onderwijs, laboratoria, optiek, Elektronica bedrijven, etc
• Wordt gebruikt in Formule 1 in de prototype constructie

Kenmerken:

• Hoogste Europese bouwkwaliteit met uitsluitend Europese componenten
• Geharde en geslepen bedgeleidingen tot 62 Rockwell
• Diagonaal geribbeld, inductie gehard machinebed, 3-punts gelagerd
• Hoogwaardige stalen aandrijfschacht voorzien van kwaliteitslagers
• Uiterst stille tandwielkast door geslepen en gepolijste tandwielen
• Bediening met één hendel voor dwars- en langsvoeding

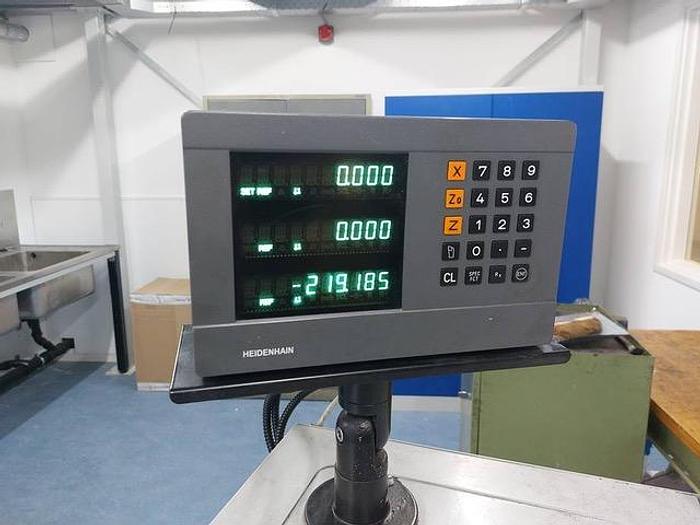

• De Heidenhain 3-assen digitale aflezing.
• Gereedschapsmaker precisie DIN8605
• Machinevoet uit gelaste staalplaatconstructie, met geïntegreerde spanenopvanglade, eenvoudig te verplaatsen.
• Tegenpunt uit hoge kwaliteit, trillingsdempend grijs gietijzer, lopend op eigen prismageleiding, verstelbaar voor het draaien van kegels

Veiligheden:

• Elektromagnetische rem
• Aparte noodstop
• Machine afsluitbaar met een sleutel
• Klauwplaatafscherming voorzien van een microschakelaar
• Leispil en moervijs afscherming

Standaard geleverd met:

• Stalen reductiehuls
• Langsaanslag
• Vaste centers
• Onderstel
• Bedieningssleutels
• Nederlandstalige handleiding, opschriften, CE - kenmerk, en CE-attest volgens Machine richtlijn 2006/42/CE, en EMC Richtlijn 2014/30/CE

Tip: wordt geleverd zonder klauwplaat, brillen, machineverlichting. Vergeet deze niet bij te bestellen.

Datasheet

N° orig.

EMCOMAT-17 S

Rijweg dwarsslede (mm)

220

Draaidiameter boven bed (mm)

340

Koers losse kop (mm)

120 (ø 50)

Trapeziumdraad (D.P.)

8 - 112 (30)*

Centerhoogte (mm)

170

Vermogen (kW)

5,3

Draadsnijden metrisch (M)

0,4 - 7 (20)

Afmetingen (L * B * H) (mm)

1650 * 1060 * 1635

Langsvoeding (mm/O)

0,045 - 0,787

Spindeltoerental (min-1)

40 - 130

110 - 360

310 - 1070

870 - 3000

Gewicht (kg)

755.00

Draaidiameter boven slede (mm)

190

Rijweg beitelslede (mm)

110

Modulaire draad (M.P.)

0,2 - 3,5 (28)*

Centerafstand (mm)

700

Konus losse kop (MK)

3

Draadsnijden duim (Gg/1")

4 - 56 (32)*

Spilboring (mm)

50

Spanning (V)

3x400

Dwarsvoeding (mm/O)

0,023 - 0,406

Spilkonus (MK)

5

Hoogte beitelhouder (mm)

20x20

Spilneus Camlock DIN55029

D1-5"

Aantal snelheden

Variabel (4-traps)
